利達LD-FM6022常閉防火門模塊接線圖


LD-FM6022與利達消防防火門監控器配合使用，連接雙扇常閉防火門，上傳門狀態信息。

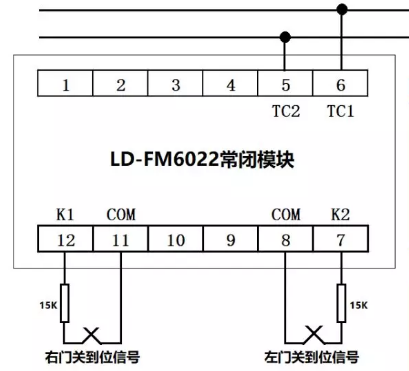

LD-FM6022常閉防火門模塊接線圖：


LD-FM6022常閉防火門模塊設置

類型設置：

按編碼器“類型”鍵；選擇“E/L”讀寫；默認“59”為雙門，“60”為單門；單門時使用“K1、COM”這對端子。

匹配電阻檢測設置：

按編碼器“類型”鍵；選擇“7/9”讀寫；默認“3”為檢測匹配電阻，“2”為不檢測匹配電阻。
