利達消防防火門監控系統接線
作者:億杰北京消防工程?? 添加時間:2020-09-26 10:40
利達消防官方防火門監控系統接線圖

防火門監控系統由防火門監控器、防火門監控模塊、防火門門磁開關、防火門電磁釋放器、防火門電動閉門器等部件組成。防火門監控器是系統的核心,用于顯示并控制防火門打開、關閉及故障狀態。防火門門磁開關、防火門電磁釋放器、防火門電動閉門器是系統的執行機構,平時處于巡檢狀態,即時上報防火門的狀態信息。
防火門監控系統負責監測所有位于疏散通道的防火門開啟、關閉及故障狀態。當火災發生時,由防火門監控器通過防火門監控模塊控制電磁釋放器、電動閉門器自動關閉相應區域的常開防火門,常閉防火門由門磁開關反饋當前防火門的開、關及故障狀態信息,并上傳到防火門監控器。
(1)防火門監控系統是監測防火門開、閉狀態的系統。
(2)當收到火災信號時關閉常開防火門,阻止火勢和煙氣蔓延。
(3)反饋防火門的開、閉及故障狀態至消防控制室。

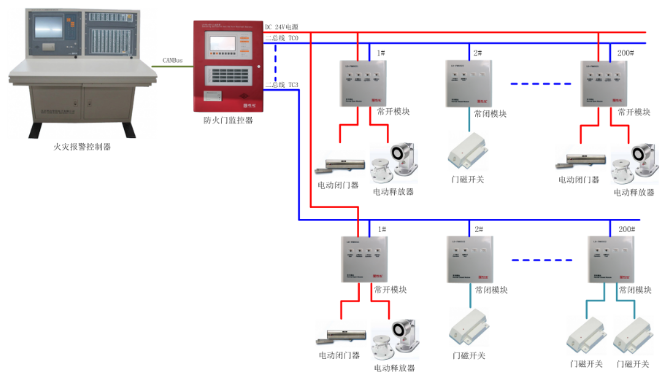

利達防火門監控系統圖

利達研制開發的防火門監控系統,面向民用和公共建筑領域的新一代智能化系統。系統具有高智能、多功能、高可靠性、適用性廣等特點。廣泛適用于商業、醫院、學校、住宅、劇院、展覽館、交通樞紐港站、辦公樓宇等各種場合。下面是利達防火門產品接線圖,供大家參考使用。

LD-FM6021常開模塊接線圖

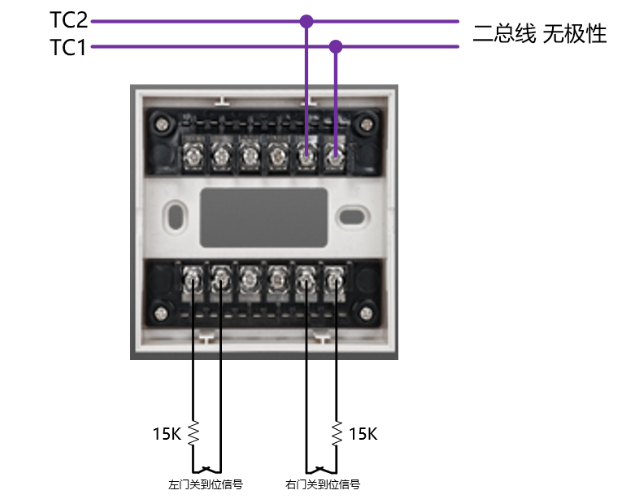

LD-FM6022常閉模塊接線圖

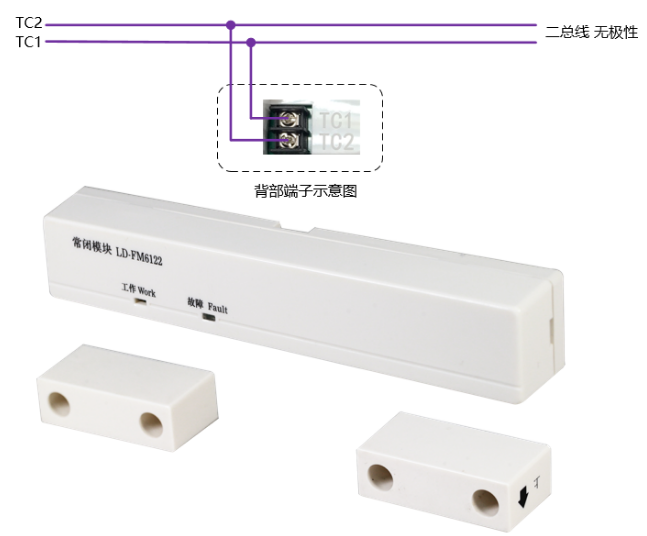

LD-FM6122常閉模塊接線圖


LD-FM6122常閉模塊接線圖
