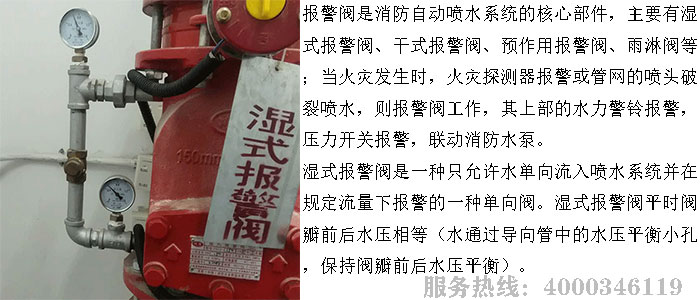

濕式報警閥安裝須知工作原理
作者：億杰北京消防工程?? 添加時間：2020-09-09 16:29
濕式報警閥安裝過后長期處于伺應狀態，濕式報警閥安裝側充滿工作壓力的水，自動噴水滅火系統控制區內發生火警時，系統管網上的閉式灑水噴頭中的熱敏感元件受熱爆破自動噴水，濕式報警閥安裝側壓力下降，在壓差的作用下，閥瓣自動開啟，供水側的水流入系統側對管網進補水，整個管網處于自動噴水滅火狀態。
同時，少部份水通過座圈上的小孔流向延遲器和水力警鈴，在一定壓力和流量的情況下，水力警鈴發出報警聲響，壓力開關將壓力信號轉換成電信號，啟動消防水泵和輔助滅火設備進行補水滅火，裝有水流指示器的管網也隨之動作，輸出電信號，使系統控制終端及時發現火災發生的區域,達到自動噴水滅火和報警的目的。
濕式報警閥是只允許水單方向流入噴水滅火系統，并在規定的壓力和流量下驅動配套部件報警的一種單向閥。它與水流指示器、壓力開關、灑水噴頭等組成的濕式自動噴水滅火系統是一種應用極為廣泛的固定式滅火系統。
該系統管網內常年充滿一定壓力的清水，長期處于伺應工作狀態，當保護區域內某處發生火災時，區域內環境溫度升高，灑水噴頭的熱敏感元件(玻璃球)中的有機溶液發生熱膨脹而產生很大的內壓力，直到玻璃球外殼發生破碎，從而開啟噴頭噴水，并且自動啟動整個系統，發出聲光報警信號，以達到火災報警及控制火災、撲滅火災之目的。
在伺應狀態下，供水壓力稍有波動時，旁路平衡管的作用使閥瓣上下水壓平衡，而閥瓣上承壓面大于下承壓面，閥瓣不會打開發生誤報警。當發生火災有噴有爆破造成管網系統側水壓下降時，供水側和系統側產生的壓差就會將閥瓣打開向打開的噴頭連續供水滅火。
濕式報警閥報警口與延遲器之間的控制球閥伺應狀態必須保持全開并鎖緊，而試報警控制球閥必須關閉。需要進行試報警時，拆卸報警口與延遲器之間控制球閥的鎖緊裝置并將其關閉。此時打開試報警控制球閥即可進行報警試驗。試驗后立即將兩個控制球閥恢復至原來狀態。
蓋板型報警閥，主要由閥體、座圈和閥瓣三部分組成，整個閥體被閥瓣分成上、下兩腔，上腔(系統側)與系統管網相通，下腔(供水側)與水源相通，在閥體中配有座圈，在座圈上，有多個通往延遲器進水管的溝槽小孔。
當系統處于伺應狀態時，座圈上的溝槽小孔被閥瓣蓋住封閉，通往水力警鈴的報警水道被堵死；當上、下壓力差達到一定數值，閥瓣才開啟(差壓?jiǎn)?dòng))，水就從供水側流向系統側，警鈴報警，滅水系統噴水；當上、下壓力頻繁開啟，在閥瓣上設有小補水閥，當系統側管網有微小滲漏或水源壓力有波動時，可以通過補水閥給管網補水，平衡上、下腔壓力，穩定了閥瓣，從而避免了誤報警。
采用濕式報警閥的濕式滅火系統，必須安裝在環境溫度不低于4℃的建筑內，以免其因結冰而失去消防功能。
同時，少部份水通過座圈上的小孔流向延遲器和水力警鈴，在一定壓力和流量的情況下，水力警鈴發出報警聲響，壓力開關將壓力信號轉換成電信號，啟動消防水泵和輔助滅火設備進行補水滅火，裝有水流指示器的管網也隨之動作，輸出電信號，使系統控制終端及時發現火災發生的區域,達到自動噴水滅火和報警的目的。
濕式報警閥是只允許水單方向流入噴水滅火系統，并在規定的壓力和流量下驅動配套部件報警的一種單向閥。它與水流指示器、壓力開關、灑水噴頭等組成的濕式自動噴水滅火系統是一種應用極為廣泛的固定式滅火系統。
該系統管網內常年充滿一定壓力的清水，長期處于伺應工作狀態，當保護區域內某處發生火災時，區域內環境溫度升高，灑水噴頭的熱敏感元件(玻璃球)中的有機溶液發生熱膨脹而產生很大的內壓力，直到玻璃球外殼發生破碎，從而開啟噴頭噴水，并且自動啟動整個系統，發出聲光報警信號，以達到火災報警及控制火災、撲滅火災之目的。
在伺應狀態下，供水壓力稍有波動時，旁路平衡管的作用使閥瓣上下水壓平衡，而閥瓣上承壓面大于下承壓面，閥瓣不會打開發生誤報警。當發生火災有噴有爆破造成管網系統側水壓下降時，供水側和系統側產生的壓差就會將閥瓣打開向打開的噴頭連續供水滅火。
濕式報警閥報警口與延遲器之間的控制球閥伺應狀態必須保持全開并鎖緊，而試報警控制球閥必須關閉。需要進行試報警時，拆卸報警口與延遲器之間控制球閥的鎖緊裝置并將其關閉。此時打開試報警控制球閥即可進行報警試驗。試驗后立即將兩個控制球閥恢復至原來狀態。
蓋板型報警閥，主要由閥體、座圈和閥瓣三部分組成，整個閥體被閥瓣分成上、下兩腔，上腔(系統側)與系統管網相通，下腔(供水側)與水源相通，在閥體中配有座圈，在座圈上，有多個通往延遲器進水管的溝槽小孔。
當系統處于伺應狀態時，座圈上的溝槽小孔被閥瓣蓋住封閉，通往水力警鈴的報警水道被堵死；當上、下壓力差達到一定數值，閥瓣才開啟(差壓?jiǎn)?dòng))，水就從供水側流向系統側，警鈴報警，滅水系統噴水；當上、下壓力頻繁開啟，在閥瓣上設有小補水閥，當系統側管網有微小滲漏或水源壓力有波動時，可以通過補水閥給管網補水，平衡上、下腔壓力，穩定了閥瓣，從而避免了誤報警。
采用濕式報警閥的濕式滅火系統，必須安裝在環境溫度不低于4℃的建筑內，以免其因結冰而失去消防功能。
